Verschleißteile an Baggern sind Bauteile, die beim Graben, Laden und Bewegen beansprucht werden. Sie schützen die Hauptmaschine vor Beschädigungen. Ein intaktes Verschleißteil sorgt für einen reibungslosen Betrieb des Baggers und beugt Ausfallzeiten, teuren Reparaturen und unsicherer Nutzung vor. Sie erfahren mehr über die gängigen Typen, die Warnzeichen für Verschleiß und wann die einzelnen Teile ausgetauscht werden müssen. Besonders stark beansprucht werden Verschleißteile der Schaufel, wie Zähne und Abdeckungen. Eine verschlissene Baggerschaufel verliert an Greifkraft und verbraucht mehr Kraftstoff. Der rechtzeitige Austausch von Verschleißteilen schützt die Schaufelschale und das Fahrwerk. Diese Teile sind im Vergleich zu dem Bagger, den sie retten, günstig.
Wichtige Erkenntnisse
Die Verschleißteile des Baggers schützen die Maschine beim Graben und Bewegen vor Beschädigungen.
Verschleißteile wie Zähne und Abdeckungen sollten ausgetauscht werden, bevor sie brechen, um teure Reparaturen zu vermeiden.
Überprüfen Sie Verschleißteile regelmäßig auf Anzeichen von Verschleiß, wie z. B. abgerundete Zähne oder rissige Abdeckungen.
Die Verwendung der richtigen Ersatzteile , damit diese einwandfrei funktionieren und länger halten, trägt dazu bei.
Durch regelmäßige Wartung und den rechtzeitigen Austausch von Teilen bleibt Ihr Bagger funktionsfähig und sicher.
Gängige Verschleißteile für Bagger
Jeder Bagger benötigt Verschleißteile, die die Belastung abfangen, damit die Hauptkonstruktion geschont wird. Diese Teile sind nach ihrem Einsatzbereich gruppiert: dem Grabende und dem Walzenende.
Verschleißteile der Schaufel und Bodenbearbeitungswerkzeuge
Die Baggerschaufel ist von allen Anbaugeräten am stärksten beansprucht. Ihre Vorderkante schneidet, schabt und hebelt den ganzen Tag durch Gestein, Lehm und verdichteten Boden. Verschiedene Arten von Baggerschaufeln verwenden Verschleißteile, die an dieser Kante angeschraubt oder angeschweißt werden, um die Schaufel intakt zu halten.

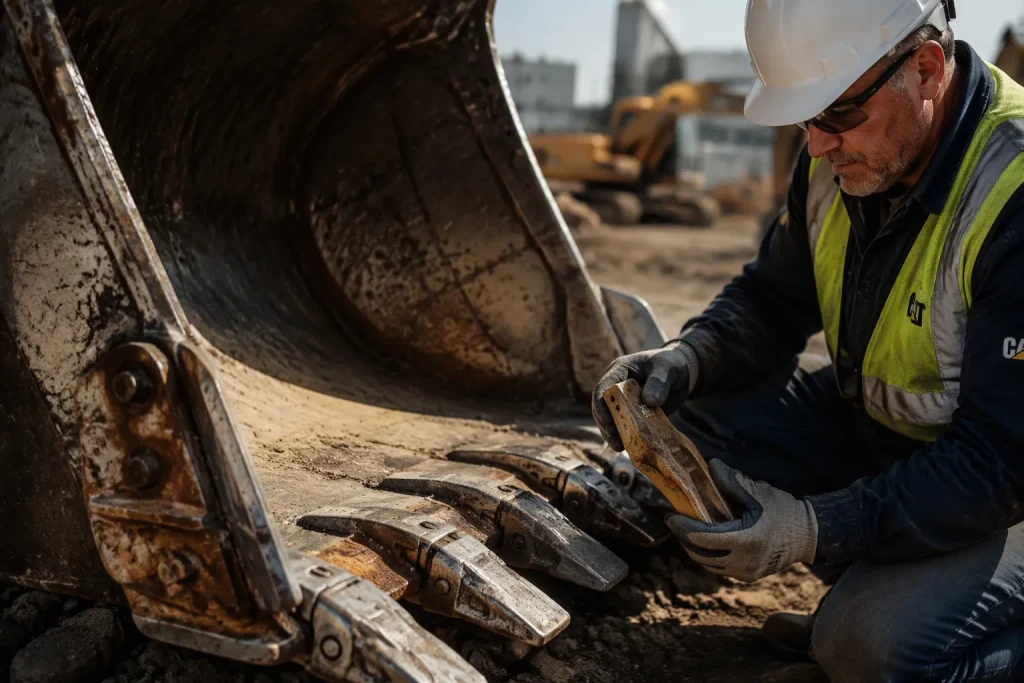

Die Zähne der Baggerschaufel befinden sich an der Vorderseite der Grabkante. Sie brechen harten Boden auf und konzentrieren die Kraft auf einen kleinen Bereich. Scharfe Zähne ermöglichen ein schnelleres Eindringen und eine vollständigere Befüllung der Schaufel. Stumpfe Zähne zwingen die Maschine zu höherer Arbeit, was den Kraftstoffverbrauch erhöht und den Arbeitszyklus verlangsamt. Die meisten Bediener tauschen die Zähne lange vor dem Auftreten von Schäden am dahinterliegenden Adapter aus.
Schneidkanten verlaufen entlang der Kante zwischen den Zähnen. Sie tragen Material ab und schützen die Basiskante vor Abrieb. Schutzbleche decken stark beanspruchte Bereiche an der Außenseite der Baggerschaufel ab, insbesondere den Schaufelfuß und die Unterseite. Diese Schutzbleche dienen dem Verschleißschutz von Baggerschaufeln und fungieren als Verschleißschicht. Sind sie dünn geworden, werden sie ausgetauscht, anstatt den Schaufelkörper zu erneuern.
Seitenschneider schützen die senkrechten Seitenwände der Baggerschaufel. Sie beschneiden außerdem die Grabenwand beim Graben. Verschleißleisten, auch Verschleißplatten genannt, kleiden die Innen- und Außenflächen aus, die an Gestein und Kies reiben. Fersenschutzbleche schützen die abgerundete hintere Ecke, an der die Schaufel über den Boden schrammt. Zusammen verlängern diese Verschleißteile der Baggerschaufel die Lebensdauer des Schaufelkörpers und sorgen für eine gleichbleibende Schneidgeometrie.
Fahrwerks- und Strukturverschleißteile
Die Komponenten des Kettenfahrwerks stützen und führen die Maschine. Stahlketten, Gummiketten, Laufrollen, Leitrollen, Kettenräder und Schutzvorrichtungen haben unterschiedliche Funktionen und unterliegen verschiedenen Verschleißkriterien. Die Kettenanordnung variiert je nach Modell; eine Stahlkette ist keine Gummikette und bietet daher keine universelle Vibrationsdämpfung.
Diese Verschleißteile von Baggern sind wichtig, da die Instandsetzung des Fahrwerks teuer ist. Abgenutzte Lagerschalen oder Schutzvorrichtungen sind für Baggerbesitzer günstige Verschleißteile. Beschädigte Laufrollen oder verbogene Kettenrahmen hingegen nicht.
Bolzen und Buchsen in den Gestängen von Ausleger, Stiel und Schaufel können durch Bewegung und Verschmutzung verschleißen. Ihr Zustand hängt von Einsatzbedingungen, Belastung, Schmierung und Wartung ab; ein Austausch ist nicht durch einen allgemeingültigen Zeitplan festgelegt.
Gängige Verschleißteile sind für führende Hersteller wie Case, CAT, Deere, Hitachi, Kobelco, Komatsu, Kubota und Linkbelt erhältlich. Ein zuverlässiger Teilehändler führt diese Artikel für viele Maschinenklassen. Prüfen Sie vor der Bestellung von Baggerteilen unbedingt die Kompatibilität mit Ihrer Maschinenkennzeichnung und den Spezifikationen.
Warum Verschleißteile an Baggern wichtig sind
Schutz des Grundstahls und der Kernkomponenten
Austauschbare Verschleißschutzvorrichtungen an der Schaufel tragen dazu bei, den Abrieb der darunterliegenden Struktur zu begrenzen. Fahrwerks- und Gestängekomponenten übernehmen zudem tragende und lenkende Funktionen, sodass nicht jedes Verschleißteil lediglich als Schutzschild dient. Eine Inspektion bietet keine Garantie dafür, dass strukturelle Reparaturen niemals erforderlich sein werden.
Prüfen Sie sowohl die geschützte Struktur als auch die Verschleißteile. Beschädigungen oder Verformungen erfordern eine entsprechende Begutachtung; ein neuer Zahn oder eine neue Verschleißplatte kann einen bereits beschädigten Adapter, eine beschädigte Schneide oder eine beschädigte Verbindungsbohrung nicht reparieren.
Reduzierung von Ausfallzeiten und Reparaturkosten
Effektives Verschleißteilmanagement verlängert die Lebensdauer von Baggerlöffel, Schilden und Anbaugeräten. Sie planen den Austausch im Rahmen der planmäßigen Wartung, anstatt erst bei einem Ausfall reagieren zu müssen. Diese Vorgehensweise hilft Fuhrparkmanagern, Ausfallzeiten zu reduzieren und Reparaturkosten zu kontrollieren. Eine Maschine, die im Einsatz bleibt, generiert Einnahmen. Eine Maschine in der Werkstatt nicht.
Auch hier ist Sicherheit entscheidend. Abgenutzte Schaufelzähne beeinträchtigen die Greiffähigkeit des Baggers, sodass der Fahrer gegen die Last ankämpfen muss. Lose Verkleidungen können unter Last abfliegen. Abgenutzte Kettenplatten verringern die Traktion an Hängen. Jeder dieser Zustände erhöht das Risiko für den Fahrer und die Besatzung. Regelmäßige Kontrollen erkennen Verschleißerscheinungen, bevor sie zu einer Gefahr werden. Dokumentieren Sie den Verschleiß der Baggerschaufelteile anhand der Betriebsstunden und des optischen Zustands. Diese einfache Maßnahme sorgt für zuverlässige Leistung und weniger Überraschungen.
Anzeichen von Verschleiß und Zeitpunkt des Austauschs
Visuelle und betriebstechnische Warnzeichen
Prüfen Sie Zähne und Halteelemente gemäß dem geltenden Sicherheitsprüfverfahren. Da die Zahnprofile variieren, ist eine scharfe Spitze keine universelle Anforderung an Neuteile. Vergleichen Sie den tatsächlichen Verschleiß und die Beschädigungen mit den Systemkriterien.
Überprüfen Sie als Nächstes die Abdeckungen. Diese Schutzvorrichtungen befinden sich an der Unterseite und am Boden der Schaufel. Kleine Risse vergrößern sich durch Abrieb und Stöße schnell. Eine gerissene Abdeckung kann sich lösen und in den Graben fallen. Ersetzen Sie jede Abdeckung mit einem sichtbaren Riss oder einer durchgescheuerten Stelle.
Prüfen Sie die Schneide visuell auf Beschädigungen und messen Sie die angegebenen Verschleißstellen sicher. Vermeiden Sie es, mit ungeschützter Hand über potenziell scharfe Metallteile zu streichen.
Die Geometrie und Verschleißgrenzen von Seitenschneidern variieren je nach Ausführung. Vergleichen Sie das tatsächliche Bauteil mit der entsprechenden Spezifikation; es gibt keine universelle Verlängerung von 1 bis 2 cm über die Schale hinaus.
Die Maschine kommuniziert auch mit Ihnen. Achten Sie auf neue Vibrationen in der Kabine. Prüfen Sie, ob das Eindringen in harten Boden unzureichend ist. Kontrollieren Sie den Verschleiß der Löffelteile auf ungleichmäßigen Verschleiß. Einseitiger Verschleiß deutet auf eine verbogene Kante oder einen falsch ausgerichteten Adapter hin. Diese Verschleißteile für Baggerlöffel sind zwar günstig, der Grundstahl, den sie schützen, ist jedoch sehr wertvoll.
Wann muss welches Verschleißteil am Bagger ausgetauscht werden?
Die benötigte Zeit hängt von den Bodenverhältnissen ab, nicht von einem festen Kalender. Abrasives Gestein verschleißt Zähne schneller als weicher Lehm. Notieren Sie Ihre Betriebsstunden und kontrollieren Sie den Boden regelmäßig. Die folgende Tabelle bietet Ihnen eine praktische Orientierung.
Verschleißteil | Ersetzen, wenn |
|---|---|
Schaufelzähne | Die geltende Verschleißgrenze ist erreicht, oder Beschädigungen oder Haltefehler erfordern einen Austausch |
Innovativ, auf dem neuesten Stand | Die festgelegten Restabmessungen oder Schadensgrenzen werden erreicht |
Leichentücher | Es entstehen Risse oder die Schutzschicht nutzt sich ab |
Seitenschneider | Die konstruktionsspezifische Verschleiß- oder Beschädigungsgrenze ist erreicht |
Verschleißstreifen | Die angegebene Restdicke oder Schadensgrenze wird erreicht, bevor ein darunterliegender Schaden auftritt. |
Kettenpads | Die Stollen runden sich ab oder die Polster brechen. |
Eine Regel gilt für alle Punkte auf dieser Liste: Ersetzen Sie das Verschleißteil am Bagger, bevor das Grundmaterial beschädigt wird. Neue Schaufelzähne schützen den Adapter. Eine neue Schneidkante schützt die Schaufellippe. Neue Verkleidungen schützen die Schaufelschale. Sobald das Grundmaterial verschlissen ist, bleibt nur noch Schweißen oder der Kauf einer neuen Baggerschaufel.
Vibrationen, mangelnde Durchdringung und ungleichmäßiger Verschleiß können verschiedene Ursachen haben. Unterbrechen Sie den Betrieb und untersuchen Sie ungewöhnliche Symptome gemäß den Anweisungen des Maschinenherstellers. Lassen Sie ungelöste Probleme von qualifiziertem Personal beurteilen, anstatt voreilig anzunehmen, ein einzelnes Symptom beweise den Verschleiß eines bestimmten Bauteils.
Wartung und Auswahl von Ersatzteilen
Best Practices für Inspektion und Wartung
Halten Sie sich an den Inspektionsplan des Herstellers und erhöhen Sie die Kontrollfrequenz, wenn die Betriebsbedingungen dies erfordern. Weicher Untergrund rechtfertigt nicht automatisch eine wöchentliche Inspektion, und betriebsstundenbasierte Wartungsanforderungen sollten nicht außer Acht gelassen werden.
Führen Sie während des vorgeschriebenen Rundgangs eine Sichtprüfung der Zähne, Adapter, Halteelemente und des Verschleißschutzes durch. Dokumentieren Sie ungewöhnlichen Verschleiß oder Beschädigungen. Sichern Sie die Maschine gemäß den entsprechenden Serviceverfahren, bevor Sie eine genaue Inspektion oder Messungen durchführen, und handhaben Sie scharfe Kanten vorsichtig.
Diese Wartungstipps für Verschleißteile an Baggerlöffeln helfen Ihnen, unerwartete Ausfälle zu vermeiden. Sie schützen den Grundstahl. Ist die Auskleidung verschlissen, muss sie geschweißt werden, anstatt sie einfach auszutauschen. Die Wartung des Fahrwerks funktioniert nach dem gleichen Prinzip. Überprüfen Sie die Kettenplatten und Steinschutzvorrichtungen regelmäßig. Abgenutzte Stollen verringern die Traktion an Hängen. Lose Schutzvorrichtungen lassen Schmutz in die Laufrollen gelangen.
Passende Ausstattung für Ihren Bagger
Die korrekte Passform beginnt mit der Identifizierung und den Spezifikationen Ihrer Maschine. Verwenden Sie vor der Bestellung die Seriennummer und die Original-Teilenummer. Vergleichen Sie Größe, Befestigungsart und Material mit dem alten Teil. Die Zähne der Schaufel müssen zum Adaptersystem passen. Die Schneidkanten müssen mit den Bolzenlöchern Ihrer Baggerschaufel übereinstimmen. Selbst geringfügige Unterschiede in der Bolzengröße machen das Teil unbrauchbar.
Die Wahl der richtigen Verschleißteile für Ihren Bagger hängt von der jeweiligen Aufgabe und Ihrem Budget ab. Es gibt sowohl Nachrüst- als auch Originalteile (OEM). OEM-Teile entsprechen den Originalspezifikationen. Nachrüstanbieter bieten oft hochwertige Verschleißteile zu anderen Preisen an. Vergleichen Sie die technischen Daten, nicht die Werbeversprechen der Hersteller. Prüfen Sie die Passgenauigkeit anhand der genehmigten Zeichnungen. Bestellen Sie bei einem Händler, der Ersatzteile für Ihr Baggermodell auf Lager hat. Ein passgenaues Teil ist abriebfester und leistungsfähiger als ein nur annähernd passendes, aber ungenaues.
Die richtige Baggerschaufel sorgt für schnelles und effizientes Arbeiten. Die Ketten laufen reibungslos. Planen Sie Ersatzteile während der Wartung ein. So bleibt Ihre Maschine produktiv und Ihre Kosten sind planbar.
Verschleißteile sind ein geplanter Schutz, keine Teile für die Ewigkeit. Tauschen Sie diese Verschleißteile aus, bevor sie den Grundstahl nicht mehr schützen können. So erreichen Sie eine längere Lebensdauer Ihrer Geräte, einen gleichmäßigeren Betrieb und weniger unerwartete Reparaturen.
Wer auf einen Ausfall wartet, zahlt für den Schaden. Wer frühzeitig austauscht, schützt die Maschine.
Integrieren Sie die Inspektion in Ihre routinemäßige Wartung. Überprüfen Sie die Baggerschaufel in jeder Schicht. Achten Sie auf Verschleiß an den Schaufelkanten. Behandeln Sie Verschleißteile am Bagger als austauschbar. Planen Sie den Austausch nach einem von Ihnen festgelegten Zeitplan. Kontinuierliche Wartung gewährleistet die Produktivität der Maschine über ihre gesamte Lebensdauer.
Halten Sie die Bauteilkennzeichnung, die Prüfmesswerte und die entsprechenden Verschleißkriterien in jedem Wartungsbericht fest.
FAQ
Was sind Verschleißteile an Baggern?
Sie sind die Verschleißteile Ihrer Maschine, die die Belastungen beim Graben, Laden und Fahren abfangen. Zu diesen Teilen gehören Schaufelzähne, Schneidkanten, Abdeckungen und Kettenplatten. Jedes einzelne schützt den darunterliegenden Stahlrahmen und die Kernstruktur. Tauschen Sie sie rechtzeitig aus, vermeiden Sie teure Reparaturen an der Maschine.
Welche Verschleißteile der Schaufel verschleißen am schnellsten?
Die relativen Verschleißraten variieren je nach Material, Zahnprofil, Belastung und Betriebsart. Verfolgen Sie den tatsächlichen Zustand jeder Komponente anhand ihrer spezifizierten Kriterien, anstatt anzunehmen, dass die Zähne immer zuerst verschleißen.
Wann sollten Sie die Zähne und die Abdeckungen der Schaufel austauschen?
Beachten Sie die relevanten Verschleißgrenzen und prüfen Sie auf Risse, Lockerung und Beschädigungen an der Befestigung. Beheben Sie Mängel vor der Weiterinbetriebnahme und lassen Sie unklare Zustände von qualifiziertem Personal beurteilen.
Wie prüft man den Verschleiß des Fahrwerks?
Gehen Sie während jeder Schicht um die Maschine herum. Prüfen Sie die Kettenplatten auf abgenutzte Stollen oder Risse. Kontrollieren Sie die Steinschlagschutzbleche auf festen Sitz. Achten Sie auf neue Vibrationen in der Kabine. Zunehmende Vibrationen deuten oft auf verschlissene Teile des Fahrwerks hin. Erkennen Sie kleine Probleme frühzeitig, um eine aufwendige Überholung zu vermeiden.
Wie wählt man die richtigen Ersatzteile aus?
Identifizieren Sie die Maschine und das tatsächliche Anbauteil bzw. Zahnsystem und ermitteln Sie anschließend die entsprechenden Teilenummern, Abmessungen und Spezifikationen. Kompatibilität ist erforderlich, die Abriebfestigkeit hängt jedoch auch vom Material, der Wärmebehandlung und den Betriebsbedingungen ab.
